ZG η θέρμανση βιομηχανική είναι η πηγή σας για τα στοιχεία θέρμανσης καρβιδίου του πυριτίου και Disilicide μολυβδαίνιου τα στοιχεία θέρμανσης, που χρησιμοποιούνται στις βιομηχανίες και τις εφαρμογές σε όλο τον κόσμο. Εάν χρειάζεστε τη βοήθεια σχεδιάζοντας ένα νέο σύστημα, που επισκευάζει μια υπάρχουσα οργάνωση ή απλά τα στοιχεία αντικατάστασης για τον εξοπλισμό και τις διαδικασίες σας, έχουμε εσείς καλύψαμε με τις γρήγορες και κατάλληλες επιλογές υπηρεσιών και παράδοσης σε όλη την υδρόγειο.
ΣΤΟΙΧΕΙΑ ΘΕΡΜΑΝΣΗΣ ΚΑΡΒΙΔΙΟΥ ΤΟΥ ΠΥΡΙΤΙΟΥ
ν
Για τις θερμοκρασίες στοιχείων μέχρι 1650u00baCν
STARBAR RR, RA, U, W, SE, SER, SEU, TSR, TSE, U00A0ν
Επί παραγγελία για την αίτησή σαςν«, «ταμπλέτα»: ""}}, «γυμνοσάλιαγκας»: «et_pb_text»}» data-et-multi-view-load-tablet-hidden= " αληθινός " >
-
Για τις θερμοκρασίες στοιχείων μέχρι 1650ºC
-
Starbar RR, RA, U, W, SE, SER, SEU, TSR, TSE,
-
Επί παραγγελία για την αίτησή σας

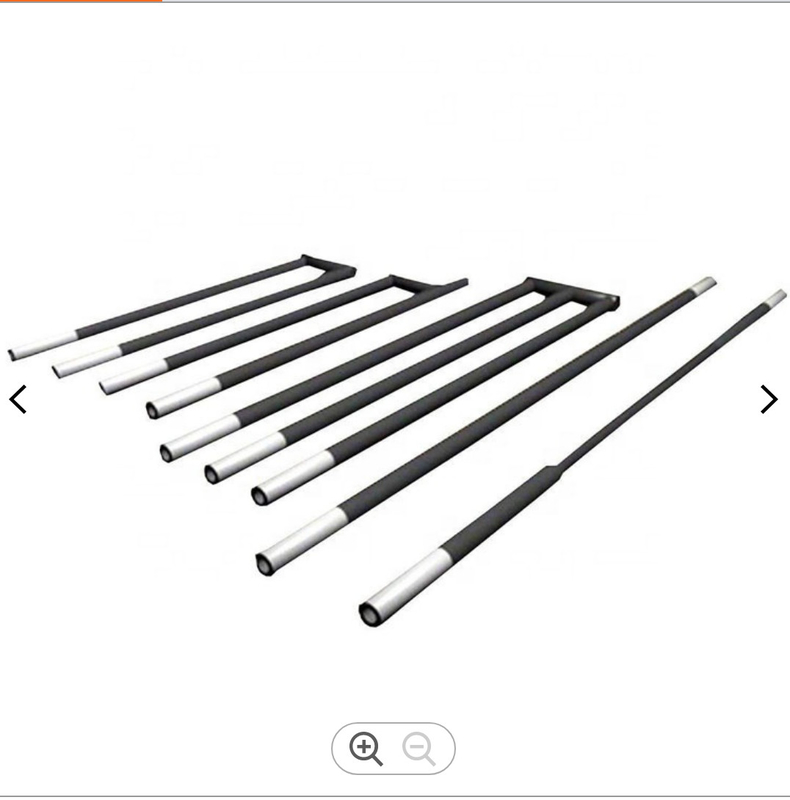

Τύποι και εφαρμογές του στοιχείου θέρμανσης καρβιδίου του πυριτίου

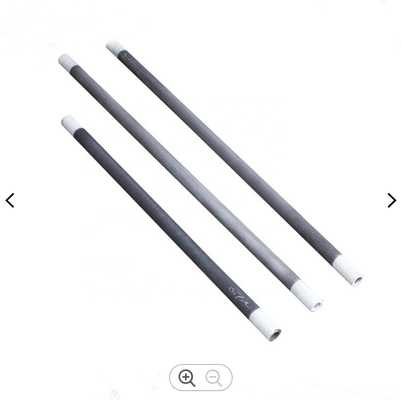

1. SW (πρότυπα)
SW τα καρβίδια του πυριτίου χρησιμοποιούνται στις εφαρμογές που κυμαίνονται στη θερμοκρασία από 600°C μέχρι 1400°C και στον αέρα και στις ελεγχόμενες ατμόσφαιρες. Αν και ο τύπος ατμόσφαιρας χρησιμοποιούμενος θα καθορίσει τη μέγιστη συνιστώμενη θερμοκρασία στοιχείων. Αυτό το είδος στοιχείων καρβιδίου του πυριτίου μπορεί να τοποθετηθεί είτε κάθετα είτε οριζόντια.

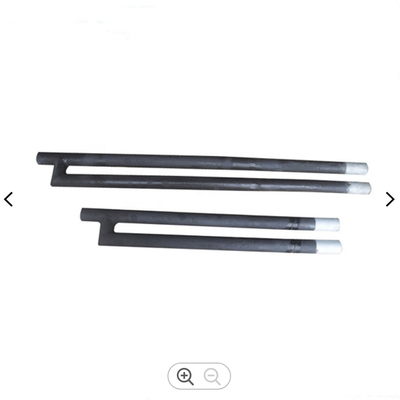

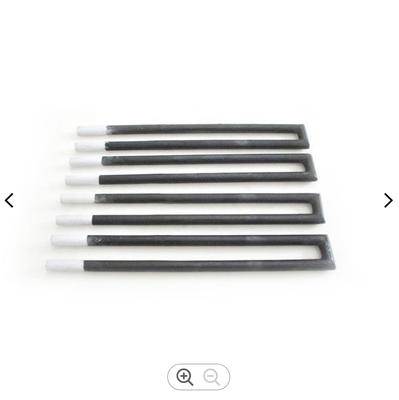

2. U-ΤΥΠΟΣ
Το καρβίδιο του πυριτίου μορφής του U είναι αποτελείται από τη ράβδο καρβιδίου του δύο πυριτίου με την ίδια διάμετρο. Κάθε ράβδος έχει και την καυτή ζώνη και το κρύο τέλος με την ίδια αντίσταση. Δύο ράβδοι συνδέονται με τη χαμηλή αντίσταση SIC. Επίσης ο συνδετήρας θα μπορούσε να χρησιμοποιηθεί ως κάτοχος σύμφωνα με τις διαφορετικές απαιτήσεις.
3. W-ΤΥΠΟΣ
τα 3-phase στοιχεία είναι διαθέσιμα σε 2 διαφορετικούς τύπους: SGC (αλτήρας), SGD (πρότυπα).
Αυτά τα στοιχεία είναι μόνος-συνδεμένο καρβίδιο του πυριτίου που διαμορφώνεται από re-crystallization του καρβιδίου του πυριτίου σε υψηλής θερμοκρασίας. Αποτελείται από τρεις high-purity ράβδους καρβιδίου του πυριτίου που συνδέονται από τη μία πλευρά με μια εγκάρσια ράβδο καρβιδίου του πυριτίου. Τα στοιχεία SGC σχεδιάζονται γιατί η κάθετη εγκατάσταση στο τυποποιημένο γυαλί επιπλεόντων σωμάτων λούζει και SGD στοιχεία για την οριζόντια εγκατάσταση. Μπορούν να συνδεθούν άμεσα στην τριφασική παροχή ηλεκτρικού ρεύματος και είναι ένας μονόπλευρος τελικός τύπος που επιτρέπει να σύρει έξω τα τερματικά από τη στέγη του φούρνου.
4. Ενιαίο σπειροειδές καρβίδιο του πυριτίου και διπλό σπειροειδές καρβίδιο του πυριτίου:
Γίνονται από τη σκόνη καρβιδίου του πυριτίου, και έχουν δύο μορφές: ενιαίο και διπλό sprial στοιχείο θέρμανσης καρβιδίου του πυριτίου. Χρησιμοποιούνται ευρέως σε όλα τα είδη κλιβάνων και φούρνων.
Σωματική ιδιότητα του στοιχείου θέρμανσης SIC
|
συγκεκριμένη πυκνότητα
|
2.6~2.8g/cm ³
|
δύναμη κάμψεων
|
>300kg
|
|
σκληρότητα
|
>9MOH'S
|
εκτατή δύναμη
|
>150kg/cm ³
|
|
ποσοστό πορώδους
|
<30> |
ακτινοβολία
|
0,85
|
Συνιστώμενες φορτίο και επιρροές επιφάνειας στις επιφάνειες των στοιχείων στις διαφορετικές λειτουργούσες θερμοκρασίες
|
ατμόσφαιρα
|
Θερμοκρασία φούρνων (°C)
|
Φορτίο επιφάνειας (W/cm2)
|
Η επιρροή στη ράβδο
|
|
Αμμωνία
|
1290
|
3.8
|
Η δράση στο SIC παράγει το μεθάνιο και καταστρέφει την ταινία προστασίας SiO2
|
|
Διοξείδιο του άνθρακα
|
1450
|
3.1
|
Διαβρώστε το SIC
|
|
Μονοξείδιο του άνθρακα
|
1370
|
3.8
|
Απορροφήστε τη σκόνη άνθρακα και επηρεάστε την ταινία προστασίας SiO2
|
|
Αλόγονο
|
704
|
3.8
|
Διαβρώστε το SIC και καταστρέψτε την ταινία προστασίας SiO2
|
|
Υδρογόνο
|
1290
|
3.1
|
Η δράση στο SIC παράγει το μεθάνιο και καταστρέφει την ταινία προστασίας SiO2
|
|
Άζωτο
|
1370
|
3.1
|
Η δράση στο SIC παράγει το στρώμα μόνωσης του νιτριδίου πυριτίου
|
|
Νάτριο
|
1310
|
3.8
|
Διαβρώστε το SIC
|
|
διοξείδιο πυριτίου
|
1310
|
3.8
|
Διαβρώστε το SIC
|
|
Οξυγόνο
|
1310
|
3.8
|
SIC που οξειδώνεται
|
|
Υδρατμός
|
1090-1370
|
3.1-3.6
|
Η δράση στο SIC παράγει την ένυδρη ουσία του πυριτίου
|
|
Υδρογονάνθρακας
|
1370
|
3.1
|
Απορροφήστε τη σκόνη άνθρακα οδήγησε στην καυτή ρύπανση
|
Ειδοποίηση για τη χρησιμοποίηση και την εγκατάσταση:
1. Η θερμάστρα πρέπει να προστατευθεί από την υγρασία κατά τη διάρκεια της αποθήκευσης ή της εγκατάστασης για να εξασφαλίσει της απόδοσης της θερμάστρας.
2. Κατά σειρά για σιγουριά καλά-διανεμημένος lod κάθε μια και των ομάδων, η θερμάστρα πρέπει να διαιρεθεί πρίν συγκεντρώνει. Η ανοχή της αντίστασης καθεμία δεν μπορεί να υπερβεί από 10% η μια την άλλη.
3. Η θερμάστρα είναι σκληρή και εύθραυστος, παρακαλώ να είστε προσεκτικός κατά το συγκέντρωση και τη διατήρηση ώστε να αποφευχθεί της ζημίας.
4. Κατά ενεργοποιώντας τον ηλεκτρικό φούρνο στην αρχή, η τάση πρέπει να αυξηθεί αργά και δεν μπορεί να φορτωθεί πλήρως αμέσως. Διαφορετικά το μεγαλύτερο ρεύμα θα οδηγηθεί στη ζημία της θερμάστρας.
5. Όταν η θερμάστρα βλάπτεται και πρέπει να αλλαχτεί, η αντίσταση νέας πρέπει να ακολουθήσει την αυξανόμενη αντίσταση. Εάν πολλοί είναι χαλασμένοι ή η αντίσταση αυξήθηκε πάρα πολύ, τη θερμάστρα πρέπει να αλλάξουν.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
